SGB10/11系列非包封干式变压器

SGB10/11系列非包封干式变压器具有安全、可靠、节能、防火、防爆、维护简单等优点。其设计先进、结构合理、外形美观、主要性能指标均优于国内标准。...
咨询热线:400-675-0002

产品介绍

>>> 产品概述
      SGB10/11系列非包封干式变压器具有安全、可靠、节能、防火、防爆、维护简单等优点。其设计先进、结构合理、外形美观、主要性能指标均优于国内标准,如:局放水平、空载损耗、负载损耗、噪声以及能适应高湿度环境使用等优势,造就了其广泛的适应性。
      SGB10/11系列干式变压器最适宜用于防火要求高,负荷波动大以及污秽潮湿的恶劣环境中。如高层建筑、机场、地铁、发电厂、冶金、医院、购物中心、居民密集区、石化、核电、核潜艇等重要场所。

H级绝缘干式变压器sgb10干式变压器厂家sgb10干式变压器sgb干式变压器
>>>SGB10系列非包封干式变压器技术参数
SGB10非包封干式变压器参数

>>>SGB11系列非包封干式变压器技术参数
SGB11非包封干式变压器参数

 >>>结构特点
 SGB10/11系列非包封H级干式变压器具有以下特点:
    1.独特的瓷绝缘结构,采用绝缘筒和高频陶瓷垫块,不变形。

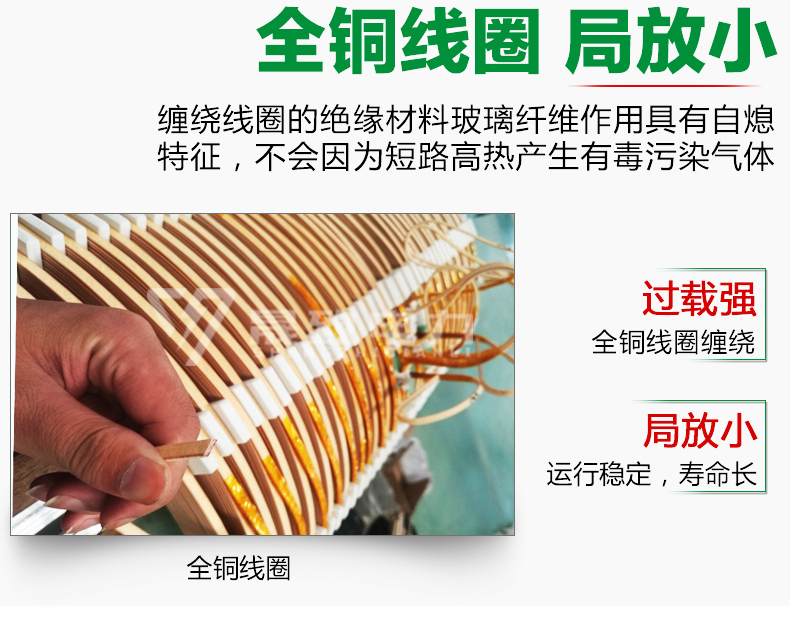

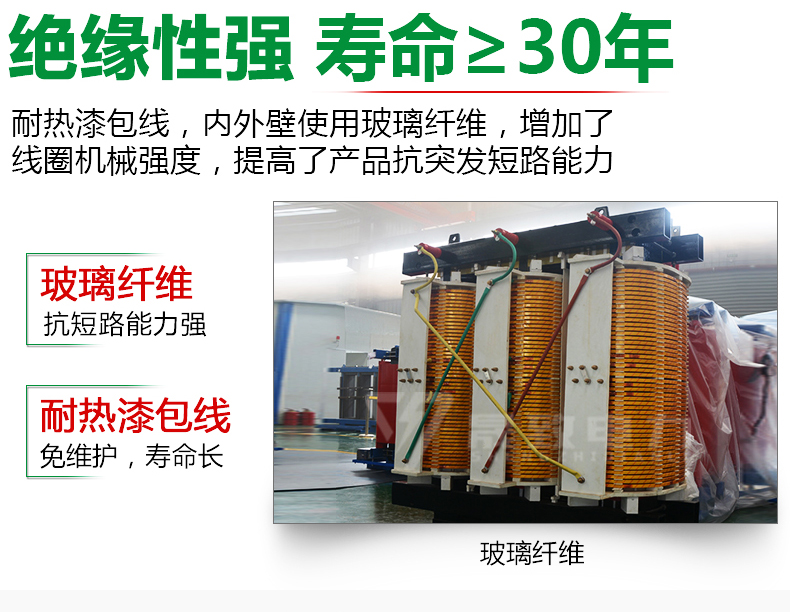

    2.高、低线圈先用NOMEX绝缘材料,并经VIP真空加压设备多次浸渍特殊配方的H级绝缘,多次烘焙以后,外用高强度绝缘材料密封,并高温固化。高压线圈采用机械强度高,散热条件好的连续式结构。

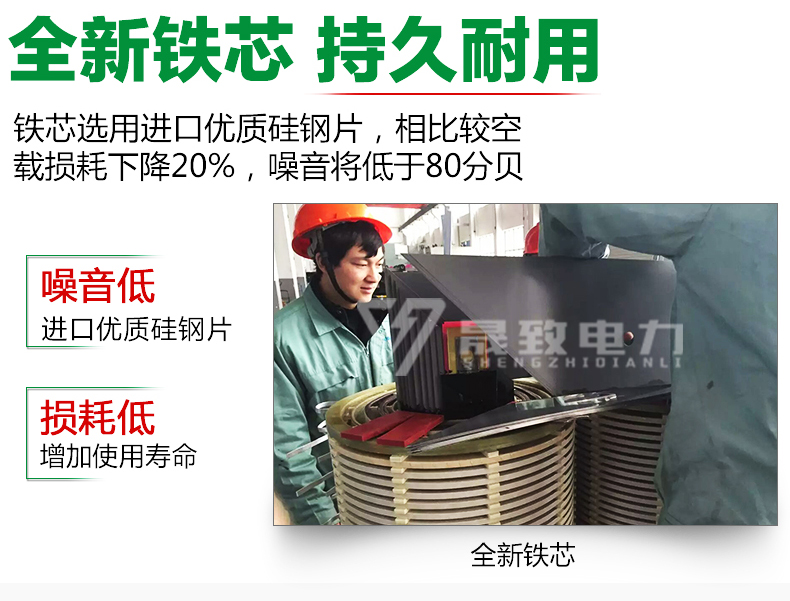

    3.铁芯采用高导磁性能硅钢片叠装而成,步进式45°全斜结构,绕组与铁芯采用弹性固定装置,使变压器具有较低的空载损耗和噪音。铁芯表面经特殊工艺处理。铁芯由拉螺杆适度夹紧、上、下夹件由拉板连接并与底座,绕组固定为一体,绕组通过弹性垫块固定,缓冲结构可减轻绕组的震动强度和降低噪音。
    4.引出线端子固定在绕组上部,分接头在绕组中部,低压线端子为板式导电排,并采用冷压焊。

 >>>产品特点
SGB10/11系列非包封H级干式电力变压器性能特点如下:
    1.散热条件好,热寿命长,过负荷能力强,在120%长期过负荷、IP45条件下无强迫风冷,可长期满负荷运行。
    2.安全及阻燃性能,在800℃高温长时燃烧下无烟雾产生。
    3.抗热击能力(可以在-50℃下立即加满负荷)。
    4.防水密封性,良好的增水性、防潮性。
    5.独特的线圈结构和强场计算,使产品几乎无局放产生。
    6.损耗低,节能效果好,与SC9系列干式变压器相比空载损耗平均下降10%,负载损耗下降5%。

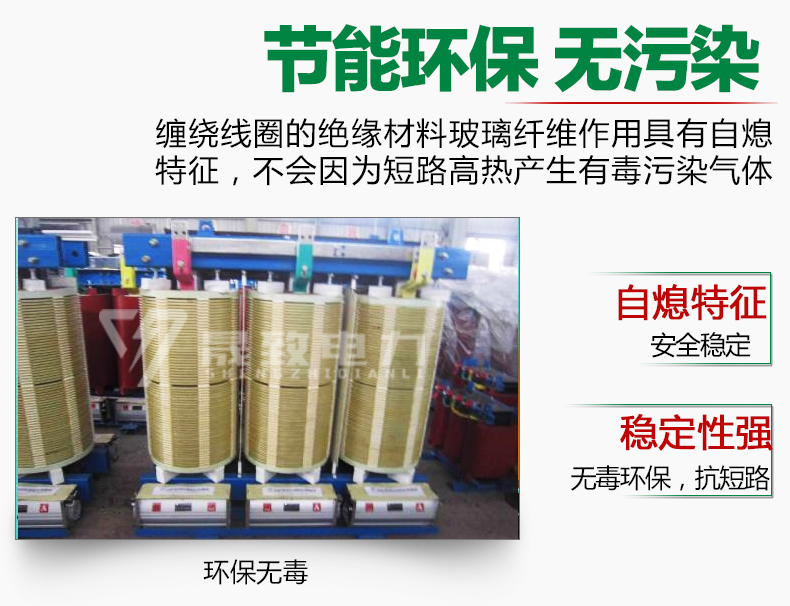

    7.寿命期后可轻易将绝缘材料和铜线分离回收利用,不污染环境。
