>>>产品概述

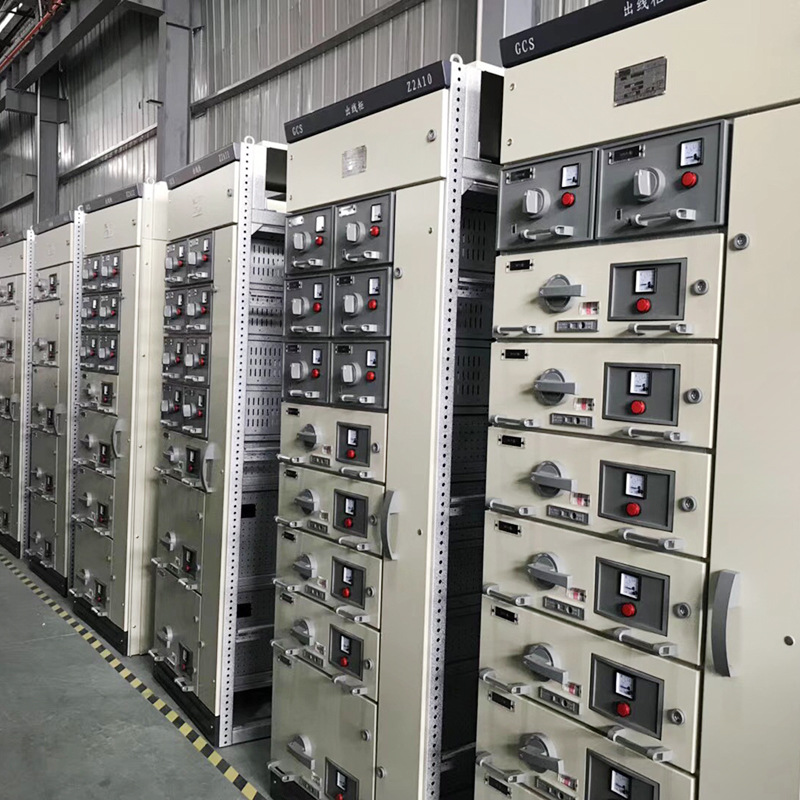

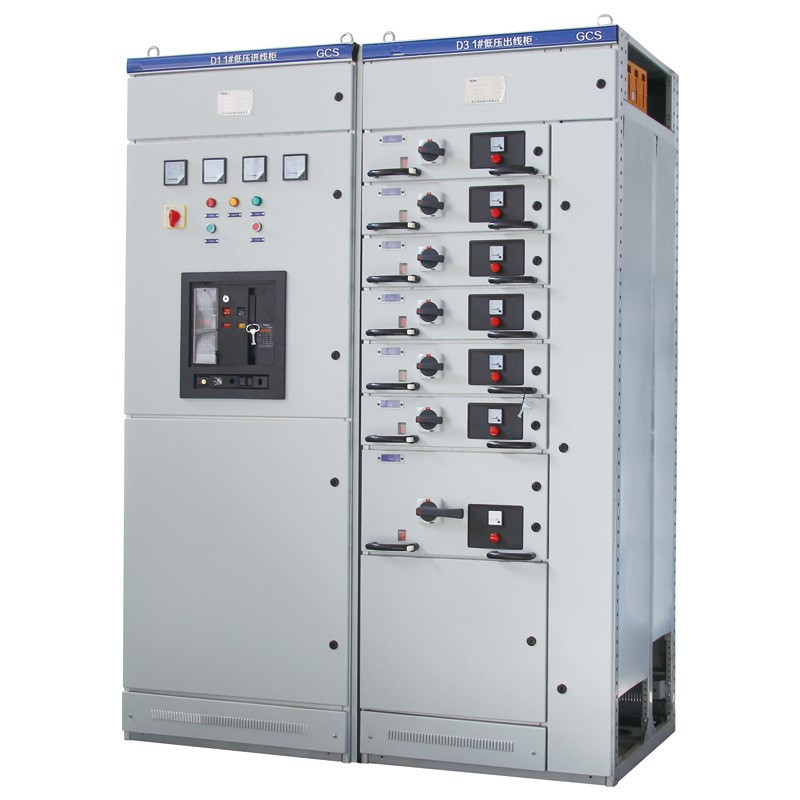

GCS型低压抽屉式开关柜 是一种融合了其他低压产品的优点而开发的产品，适用于电厂、石油化工、冶金、电信、轻工、纺织、高层建筑和其他民用、工矿企业的配电系统，在大型发电厂、石化、电信系统等自动化程度高，要求与计算机接口的场所，作为发、供电系统中的配电电动机集中控制、无功功率补偿的低压配电装置。
>>>使用环境及场景
1、户内使用，使用点的海拔高度不得超过2000m。
2、周围空气温度不高于+40度，不低于负5度。且24小时内平均温度不得高于+35度。超过时，需根据实际情况降容运行。
3、周围空气相对高温为+40度不超过50%，在较低温度允许有较大的相对温度；如+20度为90%，应考虑到由温度的变化可能会偶然产生凝露的影响。
4、装置安装时与垂直面倾斜不超过5°，且整组柜列相对平整符合（GBJ232-2)标准。
5、装置应安装在无剧烈震动和冲击以及不足以使用电器元件受到不应有腐蚀的场所
>>>GCS型低压抽屉式开关柜 结构特点：
1、框架采用8MF型开口型钢，主构架上安装模数为E=20mm和100mm的Φ9.2mm的安装孔，使得框架组装灵活方便。
2、开关柜的各功能室相互隔离，其隔室分为功能单元室、母线室和电缆室。各室的作用相对独立。
3、水平母线采用柜后平置式排列方式，以增强母线抗电动力的能力，是使主电路具备高短路强度能力的基本措施。
4、电缆隔室的设计使电缆上、下进出均十分方便。
5、抽屉高度的模数为160mm。抽屉改变仅在高度尺寸上变化，其宽度、深度尺寸不变。相同功能单元的抽屉具有良好的互换性。单元回路额定电流400A及以下。
6、抽屉面板具有分、合、试验、抽出等位置的明显标志。抽屉单元设有机械联锁装置。1抽屉单元为主体，同时具有抽出式和固定性，可以混合组合，任意使用。
7、柜体的防护等级为IP30 IP40，还可以按用户需要选用。
>>> GCS型低压抽屉式开关柜 产品特点
1、提高转接件的热容量，较大幅度的降低由于转接件的温升给接插件、电缆头、间隔板带来的附加温升；
2、功能单元之间、隔室之间的分隔清晰、可靠，不困某一单元的故障而影响其它单元工作，使故障局限在最小范围；
3、母线平置式排列使装置的动、热稳定性好，能承受80/176kA短路电流的冲击；
4、MCC柜单柜的回路数量多到22回，充分考虑大单机容量发电，石化系统等行业自动化电动门（机）群的需要；
5、装置与外部电缆的连接在电缆隔室中完成，电缆可以上下进出。电流互感器装置于电缆隔室内，使安装维修万便： 6、同一电源配电系统，可以通过限流电抗器匹配限制短路电流，稳定母线电压在一定的数值，还可部分降低对元器件短路强度的要求；
7、抽屉单元有足够数量的二次插接件（1单元及以上为32对，1/2单元为20对），可满足计算机接口和自控回路对接点数量的要求。
